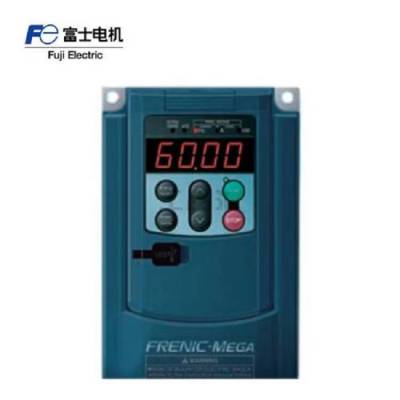

| 产品特性：长方形 | 系列：G2S | 型号：FRN0038G2S-4C |
| 产地：日本 | 是否进口：否 | 原产国/地区：日本 |
| 应用范围：风机水泵 | 电源相数：3/4 | 额定电压：380v |
| 供电电压：220V | 适配电机功率：11KW | 滤波器：A |
| 直流电源性质：电压 | 控制方式：智能控制 | 输出电压调节方式：控制面板 |
| 额定电流：120 | 物料编号：666888 | 外形尺寸（宽x高x厚）：25*18*15 |
| 有可授权的自有品牌：有 | 外型：长方形 | 品牌：富士 |
本公司销售各类变频器、塑壳断路器、框架断路器、交流接触器、接近开关传感器、光电开关传感器、行程开关、旋转编码器、双电源转换开关、触摸屏、可编程控制器、PLC模块、电源模块、扩展模块等高低压产品，自动化设备。库存量大，您发清单，我在线！！
富士变频器全称为“富士交流变频调速器”，是由富士电机株式会社研发、生产、销售的世界变频器品牌之一，在世界各地占有率比较高。主要用于三相异步交流电机，用于控制和调节电机速度。富士变频器主要由整流、滤波、逆变、制动单元、驱动单元、检测单元等微处理单元组成。通过改变电源的频率来达到改变电源电压的目的，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的。
工作原理：
主电路是给异步电动机提供调压调频电源的电力变换部分，富士变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。
在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。
同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。
控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。
1、运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。
2、电压、电流检测电路：与主回路电位隔离检测电压、电流等。
3、驱动电路：驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。
4、速度检测电路：以装在异步电动机轴机上的速度检测器（tg、plg等）的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
5、保护电路：检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流值。
常见故障：OC报警键盘面板LCD显示：加、减、恒速时过电流。
对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，有可能复位后继续出现故障，产生的原因基本是以下几种情况：电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。
小容量（7.5G11以下）变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题；若一按RUN键就显示“OC3”报警，则是驱动板坏了。
OLU报警
键盘面板LCD显示：变频器过负载。
当G/P9系列变频器出现此报警时可通过三种解决：首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置；其次用卡表测量变频器的输出是否真正过大；后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。
OU1报警
键盘面板LCD显示：加速时过电压。
当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC时，变频器做欠压LU报警。
LU报警
键盘面板LCD显示：欠电压。
如果设备经常“LU欠电压”报警，则可考虑将变频器的参数初始化（H03设成1后确认），然后提高变频器的载波频率（参数F26）。若E9设备LU欠电压报警且不能复位，则是（电源）驱动板出了问题。
EF报警
键盘面板LCD显示：对地短路故障。
G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。
Er1报警
键盘面板LCD显示：存贮器异常。
关于G/P9系列变频器“ER1不复位”故障的处理：去掉FWD—CD短路片，上电、一直按住RESET键下电，知道LED电源指示灯熄灭再松手；然后再重新上电，看看“ER1不复位”故障是否解除，若通过这种也不能解除，则说明内部码已丢失，只能换主板了。
Er7报警
键盘面板LCD显示：自整定不良。
G/P11系列变频器出现此故障报警时，一般是充电电阻损坏（小容量变频器）。另外就是检查内部接触器是否吸合（大容量变频器，30G11以上，且当变频器带载输出时才会报警）、接触器的辅助触点是否接触良好;若内部接触器不吸合可首先检查驱动板上的1A保险管是否损坏。也可能是驱动板出了问题—可检查送给主板的两芯信号是否正常。
Er2报警
键盘面板LCD显示：面板通信异常。
11kW以上的变频器当24V风扇电源短路时会出现此报警（主板问题）。对于E9系列机器，一般是显示面板的DTG元件损坏，该元件损坏时会连带造成主板损坏，表现为更换显示面板后上电运行时立即OC报警。而对于G/P9机器一上电就显示“ER2”报警，则是驱动板上的电容失效了。
主要产品：富士变频器主要有：FRN-G11S系列、FRN-P11S系列、FRN-F1S系列、FRN-E1S系列、FRN-G1S系列等。
